项目背景

目前，地铁屏蔽门在实际运营过程中，有时会出现以下两种情况：第一，屏蔽门未能正常按联锁系统的指令执行开门和关门；第二，门关好状态及互锁解除状态未能正确回馈给联锁系统。出现上述情况后，需要尽快确认在哪个环节出现了问题，并及时解决，规避后续的故障风险。但由于控制屏蔽门控制跨越信号和机电两个不同的部门，如果没有相应的监测设备，会造成问题环节含糊，无法确定故障设备的归属，最终两个部门不能及时有效协作排查故障的，大大降低了故障排查的效率。而屏蔽门接口记录仪就是对屏蔽门相关的信号进行连续监测，出现故障时可以比较清晰快速的判定故障点，及时高效的解决问题。

long8方案

long8方案：RSI-1000屏蔽门接口记录分析仪，根据电压信号的高低状态和时序关系，来判断屏蔽门系统运行状态是否正常，并记录相关日志和波形。屏蔽门出现异常时，可在记录仪上快速查看故障时间点的日志及波形，准确判断是信号的故障还是机电的故障，这样既能快速分清出现问题的主体，又能及时有效的排除故障。屏蔽门接口记录分析仪还可以提供主动报警机制，并显示故障的原因，使用起来更加方便，高效。

方案创新之处

本设备采用了16通道全电气隔离的采样单元和高速MCU数据处理单元，可实现高精度多通道的准确信号采集和快速现场数据分析。采用5.0吋电容触控屏，不但提供丰富的显示信息，而且可以通过触控快速灵活的进行操作。监测仪采用非易失存储器存储数据，可长时间保存历史数据。设备时钟可以通过RS-485/422与车站时钟服务器同步；在没有时钟同步情况下，内置的温度补偿晶振具有较高的时间准确性，自由运行状态约一个月左右需要对时钟进行微调。

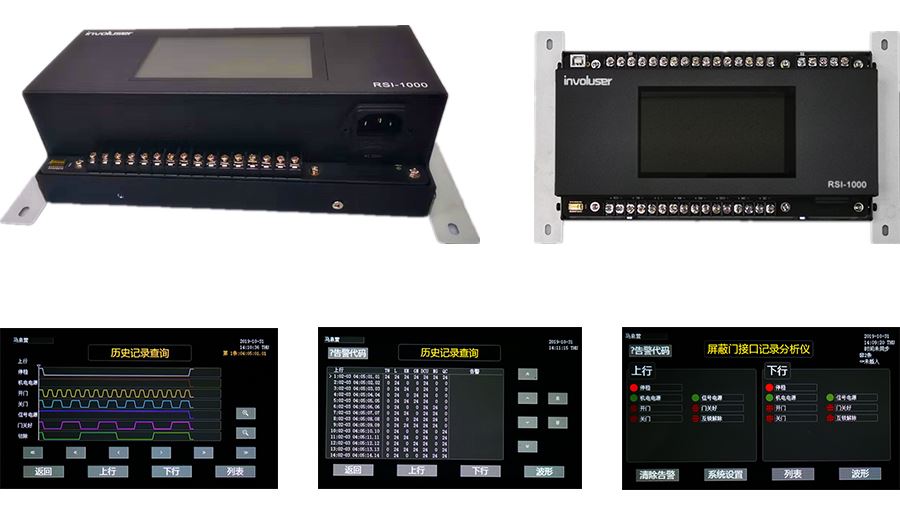

RSI-1000屏蔽门接口记录分析仪产品规格

相关图片
